进口旋启式止回阀
进口旋启式止回阀

一、进口旋启式止回阀概述

品牌:美国威盾VTON

进口旋启式止回阀,Swing check valve,是指采用内装摇臂旋启式结构,依靠阀瓣的摆动来实现对介质的流体和防止倒流的阀门

美国威盾VTON旋启式止回阀主要产品有:铸钢旋启式止回阀,不锈钢旋启式止回阀,旋启式法兰止回阀,水用旋启式止回阀,油用旋启式止回阀,蒸汽用旋启式止回阀;适用于公称压力PN1.0MPa~42.0MPaClass150-2500;公称通径DN15~1200mmNPS1/2~48;工作温度-196~540℃的各种管路上,用于防止介质倒流。

可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。旋启式止回阀适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。



二、进口旋启式止回阀产品参数

1、口径:DN15-30001/4-100

2、压力:PN0.6-PN320Class150LB-2500LBJIS10K-20K

3、温度:-196-550

4、阀体材质:铸铁,球铁,铸钢,不锈钢,铬钼钢

5密封面堆焊铬不锈钢堆焊硬质合金铬镍钛不锈钢

6、垫片:钢带石墨参缠绕聚四氟乙烯

7、连接方式:法兰,螺纹、焊接

8、使用介质:水、蒸汽、油品



三、进口旋启式止回阀产品特征

1、旋启式止回阀的采用内装摇臂旋启式结构,阀门的所有启闭件都装于阀体内部,不穿透阀体,除了中法兰部位用密封垫片和密封环外,整体没有外漏点,杜绝阀门外泄的可能。

2、旋启式止回阀摇臂和阀瓣连接处采用球面连接的结构,使得阀瓣在360度范围内有一定的自由度,有适当的微量位置补偿。

3密封副配对先进合理,阀瓣、阀座密封面采用铁基合金或司太立(Stellite)钴基硬质合金堆焊面成,耐磨、耐高温、耐腐蚀、抗擦伤性能好,使用寿命长。

4、适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质。

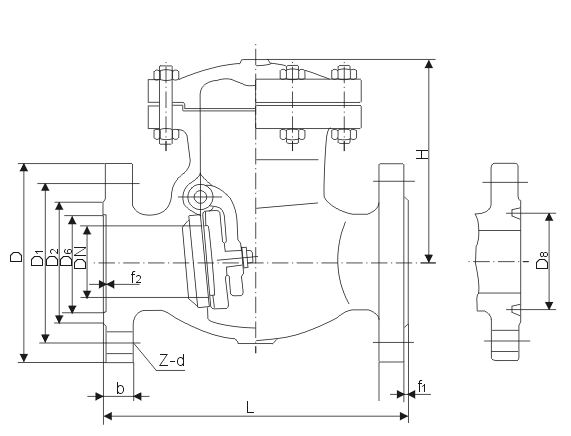

四、进口旋启式止回阀结构尺寸图

进口旋启式止回阀进口旋启式止回阀

PN1.6MPaPN2.5MPa连接尺寸

公称通径DN

L

D

D1

D2

b

Z-Φd

H

WT(Kg)

PN16

50

230

160

125

100

16

4-Φ18

135

21

65

290

180

145

120

18

4-Φ18

142

28

80

310

195

160

135

20

8-Φ18

165

38

100

350

215

180

155

20

8-Φ18

180

58

125

400

245

210

185

22

8-Φ18

210

92

150

480

280

240

210

24

8-Φ23

233

130

200

500

335

295

265

26

12-Φ23

304

210

250

550

405

355

320

30

12-Φ25

348

294

300

650

460

410

375

30

12-Φ25

390

367

350

750

520

470

435

34

16-Φ25

430

410

400

850

580

525

485

36

16-Φ30

468

461

450

950

640

585

545

40

20-Φ30

523

570

500

1025

705

650

608

44

20-Φ34

525

850

PN25

50

230

160

125

100

20

4-Φ18

160

22

65

290

180

145

120

22

8-Φ18

175

29

80

310

195

160

135

22

8-Φ18

185

38

100

350

230

190

160

24

8-Φ23

220

61

125

400

270

220

188

28

8-Φ25

248

96

150

480

300

250

218

30

8-Φ25

276

132

200

550

360

310

278

34

12-Φ25

350

213

250

650

425

370

332

36

12-Φ30

410

297

300

750

485

430

390

40

16-Φ30

430

372

350

850

550

490

448

44

16-Φ34

518

415

400

950

610

550

505

48

16-Φ34

560

480

450

1025

660

600

555

50

20-Φ34

582

610

500

1150

730

660

610

52

20-Φ41

618

920

PN4.0MPaPN6.4MPa连接尺寸

公称通径DN

L

D

D1

D2

D6

b

f

f2

Z-Φd

H

WT(Kg)

PN40 凹凸法兰

50

230

160

125

100

88

20

3

4

4-Φ18

169

22

65

290

180

145

120

110

22

3

4

8-Φ18

173

20

80

310

195

160

135

121

22

3

4

8-Φ18

185

38

100

350

230

190

160

150

24

3

4.5

8-Φ23

220

61

125

400

270

220

188

176

28

3

4.5

8-Φ25

248

96

150

480

300

250

218

204

30

3

4.5

8-Φ25

270

132

200

550

375

320

282

260

38

3

4.5

12-Φ30

342

213

250

650

445

385

345

313

42

3

4.5

12-Φ34

401

297

300

750

510

450

408

364

46

4

4.5

16-Φ34

423

372

350

850

570

510

465

422

52

4

5

16-Φ34

455

415

400

950

655

585

535

474

58

4

5

16-Φ41

510

480

PN64凹凸法兰

50

300

175

135

105

88

26

3

4

4-Φ23

177

27

65

340

200

160

130

110

28

3

4

8-Φ23

197

37

80

380

210

170

140

121

30

3

4

8-Φ23

212

57

100

430

250

200

168

150

32

3

4.5

8-Φ25

248

89

125

500

295

240

202

176

36

3

4.5

8-Φ30

296

135

150

550

340

280

240

204

38

3

4.5

8-Φ34

330

184

200

650

405

345

300

260

44

3

4.5

12-Φ34

385

266

250

775

470

400

352

313

48

3

4.5

12-Φ41

445

396

300

900

530

460

412

364

54

4

4.5

16-Φ41

474

643

350

1025

595

525

475

422

60

4

5

16-Φ41

514

815

400

1150

670

585

525

474

66

4

5

16-Φ48

616

1234
