进口衬氟止回阀
进口衬氟止回阀

一、进口衬氟止回阀概述

    品牌:美国威盾VTON

进口衬氟止回阀Fluorine lining check valve,是指阀体内腔表面覆有聚四氟乙烯,具有强度高、耐腐蚀性能好的特点,专用于控制强腐蚀性和强酸碱性介质,防止介质倒流的阀门;

美国威盾VTON衬氟止回阀阀瓣都是围绕阀座外的(销)轴、镶嵌在阀体与阀盖之间形成的特殊凹槽内、启闭灵活,密封可靠除了阀体,阀瓣外,复位弹簧也全部包衬了耐腐蚀的四氟,设计合理的弹簧,使阀瓣在低压区内也能产生足够的密封比压,保证阀门在低压力区密封的可靠性。主要产品有:衬氟止回阀,衬里止回阀,全衬止回阀,衬氟逆止阀,衬氟单向阀,衬氟法兰止回阀,衬氟升降式止回阀,衬氟旋启式止回阀。



二、进口衬氟止回阀零件材料

零件名称

灰铸铁

不锈钢

不锈耐酸不锈钢

超低碳不锈耐酸不锈钢

Z

C

P

R

PL

RL

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

衬里/阀座

PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)

紧固螺栓

35

1Cr17Ni2

1Cr18Ni9Ti

螺母

45

0Cr18Ni9

0Cr18Ni9

口径

DN15-500

压力

PN0.6-1.6

温度

-40-12

连接方式

法兰

适用介质

一般腐蚀性流体介质

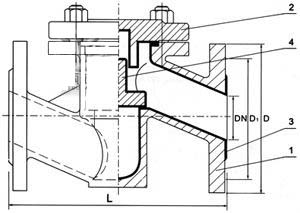

三、进口衬氟止回阀结构尺寸图

进口衬氟止回阀

公称通经

L

D

D1

D2

f

b

Z-φd

D

D1

D2

f

b

Z-φd

DN(mm)

NPS(inch)

PN1.0MPa

PN1.6MPa

15

1/2

130

95

65

45

2

14

4-φ14

130

95

65

2

14

4-φ14

20

3/4

150

105

75

55

2

16

4-φ14

150

105

75

2

16

4-φ14

25

1

160

115

85

65

2

16

4-φ14

160

115

85

2

16

4-φ14

32

5/4

180

135

100

78

2

18

4-φ18

180

135

100

2

18

4-φ18

40

3/2

200

145

110

85

3

18

4-φ18

200

145

110

3

18

4-φ18

50

2

230

160

125

100

3

20

4-φ18

230

160

125

3

20

4-φ18

65

5/2

290

180

145

120

3

20

4-φ18

290

180

145

3

20

4-φ18

80

3

310

195

160

135

3

22

4-φ18

310

195

160

3

22

4-φ18

100

4

350

215

180

155

3

22

8-φ18

350

215

180

3

24

8-φ18

125

5

400

245

210

185

3

24

8-φ18

400

245

210

3

26

8-φ18

150

6

480

280

240

210

3

24

8-φ23

480

280

240

3

28

8-φ23

200

8

600

335

295

265

3

26

8-φ23

495

335

295

3

30

12-φ23

250

10

622

390

350

320

3

28

12-φ23

622

405

355

3

32

12-φ25

300

12

698

440

400

368

4

28

12-φ23

698

460

410

4

34

12-φ25

350

14

787

500

460

428

4

30

16-φ23

787

520

470

4

38

16-φ25

400

16

914

565

515

482

4

32

16-φ25

914

580

525

4

40

16-φ30

450

18

978

615

565

532

4

32

20-φ25

/

/

/

/

/

/

500

20

978

670

620

585

4

34

20-φ25

/

/

/

/

/

/
