进口双金属片法兰疏水阀
进口双金属片法兰疏水阀

品牌:美国威盾VTON

进口双金属片疏水阀的主要部件是双金属片感温元件,随蒸汽温度升降受热变形,推动阀心开关阀门。双金属片式疏水阀设有调整螺栓,可根据需要调节使用温度,一般过冷度调整范围低于饱和温度15℃-30℃,背压率大于70%,能排不凝结气体,不怕冻,体积小,能抗水锤,耐高压,任意位置都可安装。双金属片有疲劳性,须要经常调整。当装置刚起动时,管道出现低温冷凝水,双金属片是平展的,阀心在弹簧的弹力下,阀门处于开启位置。当冷凝水温度渐渐升高,双金属片感温起元件开始弯曲变形,并把阀心推向关闭位置。在冷凝水达到饱和温度之前,疏水阀开始关闭。双金属片随蒸汽温度变化控制阀门开关,阻汽排水。
进口疏水阀作用:当蒸汽冷凝时释放蒸发焓形成冷凝水,冷凝水中只含有饱和水焓,为了确保系统的最大传热效率,冷凝水必须从系统中排除。蒸汽中所携带的空气和其它不凝性气体在蒸汽和换热面上形成热阻层同样也必须从系统中排除。疏水阀的基本作用是将蒸汽系统中的凝结水、空气和二氧化碳气体尽快排出;同时最大限度地自动防止蒸汽的泄漏。
双金属温调式蒸汽疏水阀原理图:
进口双金属片法兰疏水阀

进口双金属温调式法兰蒸汽疏水阀参数:

公称通径:DN15-DN50
公称压力:1.0Mpa-4.0Mpa
适用温度:-20℃≤T≤425 ℃
适用介质:水、蒸汽、油品
阀体材质:铸钢、碳钢、不锈钢
连接方式:法兰连接

进口双金属温调式法兰蒸汽疏水阀特性:

①排放温度可在线调整,安装方向自由,内部全不锈钢;
②利用高温度凝结水形成水封式,有效减少蒸汽泄漏;
③动作灵敏,抗水击,无噪声,排空性能优良;
④结构简单,容易维护保养,适用高温蒸汽管线。

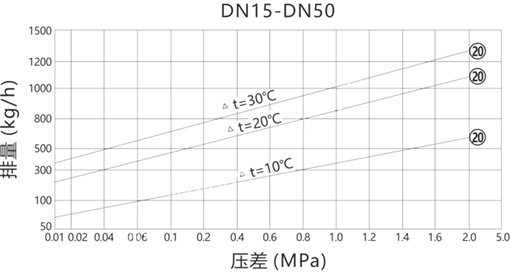

双金属温调式蒸汽疏水阀曲线排量图:

进口双金属片法兰疏水阀

a/图中曲线标注的编号(4、8、12等)代表相应工作压差下的排量及阀座代号
b/压差是指疏水阀的入口端与出口端的压力差
c/△t=N过冷度(冷凝水与饱和蒸汽的温度差)

进口双金属温调式法兰蒸汽疏水阀尺寸:



进口双金属片法兰疏水阀



主要连接外形和尺寸

单位:mm



DN

15

20

25

32

40

50

L

150

150

160

230

230

230
