进口气动卫生级隔膜阀
进口气动卫生级隔膜阀

一、进口气动卫生级隔膜阀产品概述

品牌:美国威盾VTON

进口气动卫生级隔膜阀Sanitary pneumatic diaphragm valve,也叫气动卫生隔膜阀,气动卡箍隔膜阀,气动快装隔膜阀,气动不锈钢隔膜阀,是指由气动执行器和卫生级隔膜阀两部分组成,以压缩空气为动力,实现对工艺管道中流体介质流量的开关和调节,隔膜阀镜面抛光,达到食品卫生级的标准

美国威盾VTON气动卫生级隔膜阀主要产品有气动卫生级快装隔膜阀,气动卫生级卡箍隔膜阀,气动卫生级法兰隔膜阀,气动卫生级三通隔膜阀,气动316L隔膜阀,气动不锈钢隔膜阀,产品设计以达到最低残留,清洗无死角,广泛应用食品行业,啤酒,乳业,饮料,制药、化妆品等工业领域的不锈钢管路系统。



二、进口气动卫生级隔膜阀技术参数

规格:DN15~DN80
1.产品认证:ISO9001,CE ,CCC
2.阀体材质:316/316L
3.驱动类型:气动控制 (常开、常闭、双作用)
4.最大工作温度:150℃
5.环境温度:-10℃~60℃
6.最大工作压力:10bar
7驱动方式:手动
8.密封材质:聚四氟乙烯、丁晴无毒橡胶
9.适用介质:EPDM-蒸汽,PTFE-水,水、药品、油、蒸汽、中性气体或液体、乳品、有机溶剂、酸碱溶剂等
10.广泛应用:食品、制药、啤酒、饮料、生物工程、水处理、日化、机械设备、自动化设备等领域



三、进口气动卫生级隔膜阀特点:
1.弹性密封的开闭件,阀体密封堰槽采用弧形设计结构,确保没有内漏;
2.流线型的流道,使得阻力减小;
3.阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;
4.隔膜可更换,维护费用低
5.目测式位置显示开关状态
6.多种表面抛光技术,无死角,在正常位置下无残留。
7.结构紧凑,适用与狭小的空间。
8.膜片符合DFA及UPS等权威机构对药品和食品行业规定的安全标准。

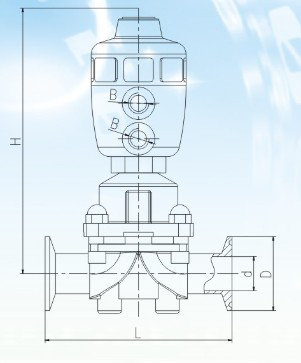

四、进口气动卫生级隔膜阀尺寸图
进口气动卫生级隔膜阀

DN

L

ΦD

d

B

H

DN15

127

50.5

15

G1/4'

195

DN20

127

50.5

19

G1/4'

196

DN25

127

50.5

24

G1/4'

200

DN32

159

50.5

29

G1/4'

235

DN40

159

50.5

35

G1/4'

240

DN50

190

64

48

G1/4'

245

DN65

216

77.5

63

G1/4'

260









进口气动卡箍隔膜阀
