进口直通隔膜阀
进口直通隔膜阀

一、进口直通隔膜阀产品概述

品牌:美国威盾VTON

进口直通式隔膜阀, Straight through diaphragm valve,也叫直通式隔膜阀,是指结构形式与闸阀相似,直通的阀体通道,利用膜片的上升和下压来实现阀门的开启和关闭,专用于控制非腐蚀性或一般腐蚀性介质,阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路的隔膜阀



二、进口直通隔膜阀产品特点

1. 直通隔膜阀弹性密封的开闭件,确保没有内漏;

2. 直通隔膜阀流线型的流道,使得压力损失小;

3. 直通隔膜阀没有填料函,因此没有外漏;

4. 直通隔膜阀阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆等零件不受介质侵蚀;

5. 直通隔膜阀隔膜可更换,维护费用低;

6. 直通隔膜阀衬里材料的多样性,可适用于各种介质,并具有强度高、耐腐蚀性能好的特点。



三、进口直通隔膜阀技术参数

适用温度:85℃、≤100℃、≤120℃、≤150℃(按照衬里和隔膜材料)

压力等级:PN(MPa) 0.6 1.0 1.6

衬里层:电火花检测

试验与检验按DIN标准

公称压力:PN(MPa)

阀体:PN×1.5

密封:PN×1.1

进口直通式隔膜阀结构特点:隔膜阀是一种特殊形式的截断阀:





四、进口直通隔膜阀主要零件材料:

名称

材料

阀体

J型:灰铸铁/硬橡胶 W型:灰铸铁

阀盖 /阀瓣/手轮

灰铸铁

隔膜

天然橡胶

阀杆

碳钢

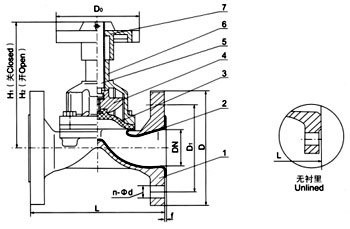

五、进口直通隔膜阀主要外形尺寸和连接尺寸 mm)

进口直通隔膜阀

公称通径 (DN)

公称压力(MPa)

工作压力 (MPa)

L

D

D1

Z-Φ

f

H1

H2

D0

重量 (Kg)

15

1.6

1.6

108

95

65

4-14

2

90

99

75

2.5

20

117

105

75

4-14

2

93

103

75

3

25

127

115

85

4-14

2

100

112

85

4

32

146

140

100

4-18

2

127

144

120

6.5

40

159

150

110

4-18

2

136

156

120

7.5

50

190

165

125

4-18

2

151

177

120

10

65

1.0

1.0

216

185

145

4-18

2

183

213

165

16

80

254

200

160

8-18

2

198

273

230

23.5

100

305

220

180

8-18

2

266

320

280

34

125

356

250

210

8-18

3

319

386

280

44

150

406

285

240

8-22

3

380

453

368

67.5

200

0.6

521

340

295

8-22

3

506

626

400

141.5

250

635

395

350

12-22

3

598

734

500

229

300

0.4

749

445

400

12-22

3

698

778

560

321

350

749

505

460

16-22

3

723

883

560

360

采用标准

设计制造: BS5156结构长度:BS5156(短结构)法兰:Bs4504PN1.0MPa     GB12239G    B12221      GB/T17241.6
