进口对焊式金属硬密封蝶阀
进口对焊式金属硬密封蝶阀

产品名称

进口对焊式金属硬密封蝶阀

品牌

美国威盾VTON

公称口径

DN32-2000

密封材质

不锈钢、聚内脂、抗磨材料

公称压力

1.0-6.4Mpa

电压

AC220V/AC380V/AC110V/DC24V

使用温度

-40℃至180℃

防爆等级

EX dII BT4EX dII CT4

阀体材质

铸钢,不锈钢

防护等级

IP65  IP66   IP67

适用介质

水,油品,气体以及腐蚀性介质

连接方式

焊接



一、进口对焊式金属硬密封蝶阀产品概述

品牌:美国威盾VTON

进口对焊式金属硬密封蝶阀,Welded metal hard seal butterfly valve,也叫焊接式蝶阀,手动焊接蝶阀,涡轮焊接蝶阀,焊接双偏心蝶阀,焊接硬密封蝶阀,是指采用焊接结构,使阀门与管道连接达到永久性的零泄漏的蝶阀,无需使用法兰,对管道的保温起到良好的效果,因此适用于供暖、供热,治金、电力、石油化工等工业管道上,作调节流量和载断流体使用



二、进口对焊式金属硬密封蝶阀特征

1、采用三维偏心弹性或多层次硬密封结构,其密封性能可靠达到零泄漏
2、对焊式金属硬密封蝶阀无法兰,对管道和保温和包扎带来很大方便和美观
3、对焊式金属硬密封蝶阀具有耐高温、高压、耐腐蚀、耐磨损等特点
4、对焊式金属硬密封蝶阀传动形式:蜗轮传动、气动传动、电动传动



三、进口对焊式金属硬密封蝶阀主要技术参数

公称通径

DN

50~700

公称压力

PN

0.6

1.0

1.6

2.5

4.0

试验压力

强度实验

0.9

1.5

2.4

3.75

6.0

密封实验

0.66

1.1

1.76

2.75

4.4

气密封实验

0.6

0.6

0.6

0.6

0.6

适用介质

水、蒸汽、油品、酸类腐蚀性等

适用温度

碳钢:-29~425 不锈钢:-40~600

Dt(d)363H/W-C.I.P.R对焊式金属硬密封蝶阀主要零件材质

零件名称

材质

阀体

铸铁、铸钢、不锈钢、合金钢

蝶板

铸钢、合金钢(镀硬铬)、不锈钢、铬钼钢

密封圈

不锈钢、聚内脂、抗磨材料

阀杆

2Cr13、1Cr13不锈钢、铬钼钢

填料

柔性石墨

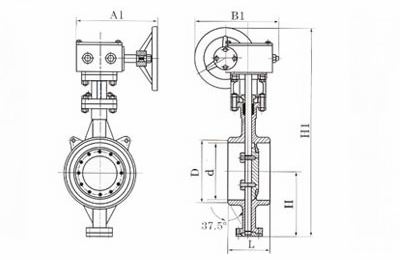

四、进口对焊式金属硬密封蝶阀主要尺寸及重量

进口对焊式金属硬密封蝶阀

通径

外形尺寸(参考值)

重量(参考值)

mm

inch

L

D

d

H

H1

A

B

公称压力1.6MPa

80

3

180

90

78

90

356

180

200

27

100

4

190

110

96

100

375

180

200

34

125

5

200

135

121

113

401

180

200

41

150

6

210

161

146

130

450

270

280

43

200

8

230

222

202

205

545

400

425

81

250

10

250

278

254

235

630

400

425

102

300

12

270

330

303

275

715

450

560

132

350

14

290

382

351

309

817

450

560

164

400

15

310

432

398

346

923

535

580

193

450

18

330

484

450

392

1059

535

580

238

500

20

350

535

501

427

1126

535

580

302

600

24

390

636

602

509

1369

570

660

457

700

28

430

726

692

572

1492

750

550

810

800

32

470

826

792

638

1622

750

550

1039

900

36

510

926

892

700

1924

750

550

1410

1000

40

550

1028

992

765

2054

900

750

1870

1200

48

630

1228

1190

860

2259

1000

925

2082

1400

56

710

1428

1392

986

2610

1000

925

2850

1600

64

790

1628

1590

1106

2856

1000

925

4235

1800

72

870

1828

1792

1226

3121

1100

980

5346

2000

80

950

2028

1992

1345

3385

1100

980

7328

公称压力2.5MPa

80

3

180

90

78

90

356

180

200

38

100

4

190

110

96

106

387

180

200

40

125

5

200

135

121

122

413

180

200

60

150

6

210

161

146

136

459

270

280

65

200

8

230

222

202

215

585

400

425

85

250

10

250

278

254

247

649

400

425

135

300

12

270

330

303

288

771

450

560

175

350

14

290

382

351

333

929

450

560

195

400

15

310

432

398

359

993

535

580

295

450

18

330

484

450

405

1053

535

580

350

500

20

350

535

501

444

1245

535

580

510

600

24

390

636

602

521

1750

570

660

625

700

28

430

726

692

586

1519

750

550

925

800

32

470

826

792

659

1659

750

550

1260

900

36

510

926

892

720

1829

750

550

1790

1000

40

550

1028

992

780

1949

900

750

1940

1200

48

630

1228

1190

889

2243

1000

925

2810

1400

56

710

1428

1392

1000

2462

1000

925

3500

公称压力4.0

80

3

180

90

78

108

430

180

200

39

100

4

190

110

96

108

390

180

200

50

125

5

200

135

120

120

414

180

200

75

150

6

210

161

145

135

494

270

280

100

200

8

230

222

200

202

578

400

425

135

250

10

250

278

252

235

673

400

425

190

300

12

270

330

301

280

793

450

560

240

350

14

290

382

351

315

921

450

560

320

400

15

310

432

398

355

1021

535

580

450

450

18

330

484

448

370

1143

535

580

500

500

20

350

535

495

420

1192

535

580

560

600

24

390

636

595

490

1327

570

660

720
