进口法兰衬氟蝶阀
进口法兰衬氟蝶阀

产品名称

进口法兰蝶阀

品牌

美国威盾VTON

公称口径

DN32-2000

密封材质

丁晴橡胶EPDM,聚四氟乙烯PTFE

公称压力

1.0-6.4Mpa

连接方式

法兰

使用温度

-40℃至350℃

操作方式

手动电动气动

阀体材质

铸铁,球墨铸铁,铸钢,不锈钢



适用介质

水,油品,气体以及腐蚀性介质





一、进口法兰衬氟蝶阀产品概述

    品牌:美国威盾VTON

进口法兰衬氟蝶阀,Fluorine flange butterfly valve,衬四氟法兰蝶阀,衬氟法兰式蝶阀,衬氟密封蝶阀,是指采用法兰式对接结构,阀体、阀座与阀芯内衬四氟一体化,阀门工作时,只有阀体内衬与衬塑蝶板与介质接触,阀门可承受衬里材料介绍的介质腐蚀,采用四极密封结构并在密封面处配以耐温抗老化的SI橡胶的弹性衬垫,完全达到介质的零泄漏,具有严密的密封性能,超长的使用寿命。

美国威盾VTON法兰衬氟蝶阀适用于各种不同类型工业管道中液体和气体(包括蒸汽)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。



二、进口法兰衬氟蝶阀主要零部件材料表

序号

零件名称

灰铸铁

铸钢

不锈耐酸铸钢

超低碳不锈耐酸铸钢

Z

C

P

R

PL

RL

1

阀体/阀盖

HT250

WCB

CF8

CF8M

CF3

CF3M

2

蝶板

WCB

CF8

CF8M

CF3

CF3M

3

阀杆

1Cr13

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

000Cr17Ni14Mo2

4

衬里/阀座

PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO

5

紧固销

2Cr13

1Cr18Ni9Ti

1Cr18Ni12Mo2Ti

00Cr18Ni10

000Cr17Ni14Mo2

6

填料

PTFE(F4)

7

填料压盖

WCB

CF8

CF8M

CF3

CF8

8

支架

WCB

CF8

CF8

9

紧固螺栓

35

1Cr17Ni2

1Cr18Ni2

10

螺母

45

1Cr18Ni9

0Cr18Ni9

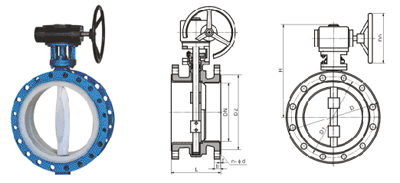

二、进口法兰衬氟蝶阀主要外形和连接尺寸

进口法兰衬氟蝶阀

DN
(mm)

NPS
(inch)

L

D

D1

D2

F

B

N-?D

W

D0

H

WT(kg)

PN0.6MPa

40

1 1/2

106

130

100

80

3

16

4-?14

160


140

10

50

2

108

140

110

90

3

16

4-?14

200


160

12

65

2 1/2

112

160

130

110

3

16

4-?14

250


160

13

80

3

114

185

150

125

3

18

4-?18

250


170

14

100

4

127

205

170

145

3

18

4-?18

300


180

16

125

5

140

235

200

175

3

20

8-?18

300


275

18

150

6

140

260

225

200

3

20

8-?18


200

295

38

200

8

152

315

280

255

3

22

8-?18


200

320

74

250

10

250

370

335

310

3

24

12-?18


240

385

105

300

12

270

435

375

362

4

24

12-?23


240

390

142

350

14

290

485

445

412

4

26

12-?23


240

460

179

400

16

310

535

495

462

4

28

16-?23


280

510

220

450

18

330

590

550

518

4

28

16-?23


280

540

268

500

20

350

640

600

568

4

30

16-?23


320

570

378

600

24

390

755

705

670

5

30

20-?25


320

660

608

700

28

430

860

810

775

5

32

24-?25


360

710

1050

800

32

470

975

920

880

5

34

24-?30


360

780

1320

900

36

510

1075

1020

980

5

36

24-?30


380

885

1795

1000

40

550

1175

1120

1080

5

36

28-?30


400

990


PN1.0MPa

40

1 1/2

106

145

110

85

3

18

4-?18

160


140

10

50

2

108

160

125

100

3

20

4-?18

200


160

12

65

2 1/2

112

180

145

120

3

20

4-?18

250


165

14

80

3

114

195

160

135

3

22

4-?18

250


170

16

100

4

127

215

180

155

3

22

8-?18

300


180

18

125

5

140

245

210

185

3

24

8-?18

300


275

20

150

6

140

280

240

210

3

24

8-?23


200

295

38

200

8

152

335

295

265

3

26

8-?23


200

320

74

250

10

250

390

350

320

3

28

12-?23


240

385

105

300

12

270

440

400

368

4

28

12-?23


240

390

142

350

14

290

500

460

428

4

30

16-?23


240

460

179

400

16

310

565

515

482

4

32

16-?25


280

510

220

450

18

330

615

565

532

4

32

20-?25


280

540

268

500

20

350

380

620

585

4

34

20-?25


320

570

378

600

24

390

780

725

685

5

36

20-?30


320

660

608

700

28

430

895

840

800

5

40

20-?30


360

710

1050

800

32

470

1010

950

905

5

44

24-?34


360

780

1320

900

36

510

1110

1050

1005

5

46

28-?34


380

885

1795

1000

40

550

1220

1160

1115

5

50

28-?34


400

990

1900
