进口橡胶软密封法兰蝶阀
进口橡胶软密封法兰蝶阀



产品名称

进口橡胶软密封法兰蝶阀

品牌

美国威盾VTON

公称口径

DN32-2000

密封材质

丁晴橡胶EPDM,聚四氟乙烯PTFE

公称压力

1.0-6.4Mpa

连接方式

法兰

使用温度

-40℃至350℃

操作方式

手动电动气动

阀体材质

铸铁,球墨铸铁,铸钢,不锈钢



适用介质

水,油品,气体以及腐蚀性介质





一、进口橡胶软密封法兰蝶阀

品牌:美国威盾VTON

进口橡胶软密封法兰蝶阀Soft rubber sealing flange butterfly valve,也叫衬胶蝶阀,橡胶密封蝶阀,软密封法兰式蝶阀,丁晴橡胶蝶阀,EPDM蝶阀,是指采用法兰连接,橡胶密封,通过阀杆带动碟版转动的蝶阀,适用于温度≤120,公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。



二、进口橡胶软密封法兰蝶阀主要特点
1、橡胶软密封法兰蝶阀设计新颖、合理、结构独特,重量轻,启闭迅速。
2、橡胶软密封法兰蝶阀操力矩小,操作方便,省力灵巧。
3、橡胶软密封法兰蝶阀可以任何位置安装,维修方便。
4、橡胶软密封法兰蝶阀密封件可以更换,密封性能可靠达到双向密封零泄漏。
5、橡胶软密封法兰蝶阀密封材料耐老化、耐腐蚀,使用寿命长等特点。



三、进口橡胶软密封法兰蝶阀性能规范

公称通径

DN(mm)

50~2000

公称压力

PN(MPa)

0.6

1.0

1.6

试验压力

强度试验

0.9

1.5

2.4

密封试验

0.66

1.1

1.76

气密封试验

0.6

0.6

0.6

适用介质

空气、水、污水、蒸气、煤气、油品等。

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动。



四、进口橡胶软密封法兰蝶阀零件材料

零件名称

材料

阀体

各种橡胶、聚四氟

蝶板

灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈

球墨铸钢、铸钢、合金钢、不锈钢

阀杆

2Cr13、不锈钢

填料

O型圈、柔性石墨O



五、进口橡胶软密封法兰蝶阀密封材料选用和适用温度

材料品种

氯丁橡胶

丁晴橡胶

乙丙橡胶

聚四氟乙烯

硅橡胶

氟橡胶

代号

X或or J

XA或or JA

XB或or JB

XC、JC或or F

XD或or JD

XE或or JE

耐最高温度

82

93

150

232

250

204

耐最低温度

-40

-40

-40

-268

-70

-23

适用工作温度

≤65

≤80

≤120

≤200

≤200

≤180

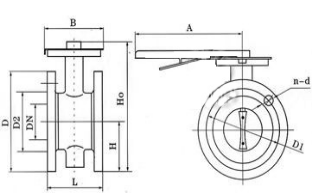

六、进口橡胶软密封法兰蝶阀结构尺寸图

进口橡胶软密封法兰蝶阀进口橡胶软密封法兰蝶阀

1)、手柄式橡胶软密封法兰蝶阀PN6/10/16外形尺寸

公称通径

结构长度

外形尺寸(参考值)

连接尺寸(标准值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

82.5

238

270

65

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

21/2

112

92.5

258

270

65

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

3

114

100

278

270

65

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

4

127

110

293

270

65

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

5

140

125

309

310

65

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

6

140

142.5

336

310

65

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

2)、涡轮式橡胶软密封法兰蝶阀PN 6/10/16外形尺寸

公称通径

长度

外形尺寸

连接尺寸

0.6MPa

1.0MPa

1.6MPa

mm

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

D

D1

D2

n-d

50

108

63

306

180

200

140

110

88

4-14

165

125

99

4-18

165

125

99

4-18

65

112

70

321

180

200

160

130

108

4-14

185

145

118

4-18

185

145

118

4-18

80

114

83

346

180

200

190

150

124

4-18

200

160

132

8-18

200

160

132

8-18

100

127

105

387

180

200

210

170

144

4-18

220

180

156

8-18

220

180

156

8-18

125

140

115

411

180

200

240

200

174

8-18

250

210

184

8-18

250

210

184

8-18

150

140

137

447

270

280

265

225

199

8-18

285

240

211

8-22

285

240

211

8-22

200

152

164

572

270

280

320

280

254

8-18

340

295

266

8-22

340

295

266

12-22

250

250

206

646

270

280

375

335

309

12-18

395

350

319

12-22

405

355

319

12-26

300

270

230

738

380

420

440

395

363

12-22

445

400

370

12-22

460

410

370

12-26

350

290

248

761

380

420

490

445

413

12-22

505

460

429

16-22

520

470

429

16-26

400

310

289

877

450

470

540

495

463

16-22

565

515

480

16-26

580

525

480

16-30

450

330

320

938

480

490

595

550

518

16-22

615

565

530

20-26

640

585

548

20-30

500

350

343

993

480

490

645

600

568

20-22

670

620

582

20-26

715

650

609

20-33

600

390

413

1131

480

490

755

705

667

20-26

780

725

682

20-30

840

770

720

20-36

700

430

478

1476

640

660

860

810

772

24-26

895

840

794

24-30

910

840

794

24-36

800

470

525

1533

640

660

975

920

878

24-30

1015

950

901

24-33

1025

950

901

24-39

900

510

585

1655

750

860

1075

1020

978

24-30

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

550

640

1765

850

900

1175

1120

1078

28-30

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

630

755

1995

850

900

1405

1340

1295

32-33

1455

1380

1328

32-39

1485

1390

1328

32-48
