进口法兰式保温蝶阀
进口法兰式保温蝶阀



产品名称

进口法兰式保温蝶阀

品牌

美国威盾VTON

公称口径

DN32-2000

密封材质

硬密封

公称压力

1.0-6.4Mpa

连接方式

法兰

使用温度

-40℃至350℃

操作方式

手动电动气动

阀体材质

铸铁,球墨铸铁,铸钢,不锈钢

应用领域

石油、化工、冶金、制药

适用介质

易凝固介质

夹套介质

蒸汽、导热油、冷却水



一、进口法兰式保温蝶阀

品牌:美国威盾VTON

进口法兰式保温蝶阀Flange type insulation butterfly valve,也叫夹套保温蝶阀,带夹套保温层蝶阀,防止凝固结晶蝶阀,保温保冷蝶阀,是指在原有的三偏心金属硬密封蝶阀的阀体外部焊装了金属夹套保温层,在保温蝶阀的阀体两侧装有夹套接口,可涵入蒸汽、导热油或其它过热气体,以防止易凝固介质凝固或结晶。

美国威盾VTON法兰式保温蝶阀主要用于石油、化工、冶金、制药等各类系统中,以输送常温下会凝固的高粘度介质。法兰式保温蝶阀的夹套焊装于阀门的侧面,阀门的侧面设置有夹套的连接口,确保粘稠介质可顺畅地流过阀门。



二、进口法兰式保温蝶阀工作原理

保温蝶阀就是在传统的蝶阀的基础上,在外部焊接了一个金属夹套,可以向这个夹套中冲入蒸汽、导热油、冷却水等这些在常温下会凝固的高粘度、蒸汽或其它保温、保冷介质,来起到保温保冷的作用。

夹套中的介质与管道中的介质的温度是相同的,一旦外界的温度过低或者过高的时候,高温或者低温首先接触的就是夹套中的介质,正是因为这些介质,所以外界的温度才不能传递到管道内的介质。所以能够起到良好的保温、保冷的作用。这样一来介质就不会出现结晶、凝固、粘稠的现象,保证了介质的正常输送。

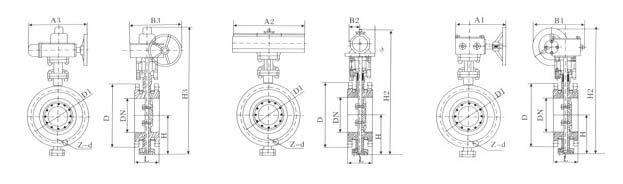

三、进口法兰式保温蝶阀连接尺寸

进口法兰式保温蝶阀

公称通径 DN(mm)

结构长度

外形尺寸(参考值)

连接尺寸(标准值)

L

H

涡轮

气动

电动

PN0.6MPa

PN1.6MPa

毫米mm

英寸inch

H1

A1

B1

H2

A2

B2

H3

A3

B3

D

D1

Z-d

D

D1

Z-d

50

2

108

150

112

350

180

200

625

245

72

530

250

255

140

110

4-14

165

125

4-18

65

21/2

112

170

115

370

180

200

625

245

72

530

250

255

160

130

4-14

185

145

4-18

80

3

114

180

120

380

180

200

645

245

72

565

250

255

190

150

4-18

200

160

8-18

100

4

127

190

138

420

180

200

675

355

92

600

250

255

210

170

4-18

220

180

8-18

125

5

140

200

164

460

180

200

715

355

92

640

250

255

240

200

8-18

250

210

8-18

150

6

140

210

175

555

270

280

800

355

92

705

300

315

265

225

8-18

285

240

8-22

200

8

152

230

200

760

400

425

850

250

170

775

300

315

320

280

8-18

340

295

8-22

250

10

165

250

243

830

400

425

925

250

170

945

300

315

375

335

12-18

365

350

12-22

300

12

178

270

250

895

450

560

1035

450

220

1070

300

315

440

395

12-22

445

400

12-22

350

14

190

290

280

950

450

560

1070

450

220

1140

300

315

490

445

12-22

505

460

16-22

400

16

216

310

305

1190

535

580

1190

450

220

1210

300

315

540

495

16-22

565

515

16-22

450

18

222

330

350

1255

535

580

1250

650

280

1335

575

714

595

550

16-22

615

565

16-26

500

20

229

350

380

1305

535

580

1290

650

280

1415

575

714

645

600

20-22

670

620

20-26

600

24

267

390

445

1340

570

660

1455

850

380

1605

656

810

755

705

20-26

780

725

20-26

700

28

292

430

480

1520

750

550

1585

850

380

1844

656

810

860

810

24-26

895

840

20-30

800

32

318

470

530

1710

750

550

1700

1250

380

2040

656

810

975

920

24-30

1015

950

24-30

900

36

330

510

580

1810

750

550

1965

1250

380

2255

785

863

1075

1020

24-30

1115

1050

24-33

1000

40

410

550

650

1960

900

750

2015

1250

380

2380

785

863

1175

1120

28-30

1230

1160

28-33

1200

48

470

630

760

2250

1000

925

2250

1250

380

2640

785

863

1405

1340

32-33

1455

1380

28-36

1400

56

530

710

850

2435

1000

925

2886

1630

1560

36-36

1675

1590

32-39

1600

64

600

790

1030

2780

1000

925

/

/

/

3156

/

/

1830

1760

40-36

1915

1820

36-42

1800

72

670

870

1230

3020

1100

980

3421

2045

1970

44-39

2115

2020

40-48

2000

80

760

950

1350

3270

1100

980

3685

2265

2180

48-42

2325

2230

44-
