进口电动高真空蝶阀
进口电动高真空蝶阀



产品名称

进口电动高真空蝶阀

品牌

美国威盾VTON

公称口径

DN32-2000

连接方式

法兰,对夹,焊接

公称压力

105~1.3×10-4Pa

电压

AC220V/AC380V/AC110V/DC24V

使用温度

-40℃至350℃

防爆等级

EX dII BT4EX dII CT4

阀体材质

铸铁,球墨铸铁,铸钢,不锈钢

防护等级

IP65  IP66   IP67

适用介质

水,油品,气体以及腐蚀性介质

类型

开关型,4-20mA或1-5V调节型



一、进口电动高真空蝶阀产品概述

品牌:美国威盾VTON

进口电动高真空蝶阀,也叫电动负压蝶阀,电动真空法兰蝶阀,电动真空不锈钢蝶阀,电动真空调节蝶阀,电动真空开关蝶阀,是以电动装置驱动阀杆与阀板执行启闭动作用于接通或切断真空管路中的气流的蝶阀。适用介质为真空负压的纯净空气和非腐蚀性气体。electric high vacuum butterfly valve uses electric device to drive the stem and disc to perform open and close action. It is used to put through or cut off the airflow in vacuum pipeline. Applicable medium can be pure air and noncorrosive gases.



二、进口电动高真空蝶阀主要技术性能
Main Technical Performance

 适用范围:Apply Range

 105~1.3×10-4Pa

 阀门漏率:Valve Leak Rate

 ≤1.3×10-4Pa.L/S.

 适用温度:Applicable Temperature

 -25~+80(丁腈橡胶)
 -30~+150(氟橡胶)

 电  源:Loop Temperature time

 220V/50Hz

 安装位置:Install the direction

 任意



三、进口电动高真空蝶阀主要零件材料
Materials of Main Parts

阀体、阀盖、阀杆:碳钢或不锈钢
密封件:丁腈橡胶、氟橡胶。
Body, bonnet and stem: carbon steel or stainless steel
Sealing element: NBR, Viton

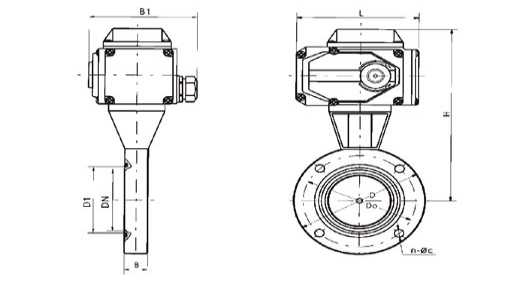

四、进口电动高真空蝶阀外形及连接尺寸(mm)
Overall and Connection Dimensions(mm)

进口电动高真空蝶阀

Model
型号

DN

D

Do

D1

B

H

B1

L

n-φc

VTEVB-40

40

85

70

44

22

183

139

157

4-φ7

VTEVB-50

50

110

90

55

22

195

139

157

4-φ7

VTEVB-65

65

125

105

70

26

203

139

157

4-φ9

VTEVB-80

80

145

125

85

30

213

139

157

4-φ9

VTEVB-100

100

170

145

105

30

231

139

157

4-φ12

VTEVB-150

150

220

195

156

35

251

139

157

8-φ12

VTEVB-200

200

275

250

208

40

315

147

207

8-φ12

VTEVB-250

250

330

300

258

45

343

147

207

8-φ14

VTEVB-300

300

380

350

308

55

368

147

207

8-φ14

VTEVB-400

400

500

465

408

60

451

182

256

8-φ18

VTEVB-500

500

600

565

510

80

535

182

280

12-φ18
