进口电动脱硫蝶阀
进口电动脱硫蝶阀



产品名称

进口电动脱硫蝶阀

品牌

美国威盾VTON

公称口径

DN32-2000

连接方式

法兰,对夹,焊接

公称压力

1.0-6.4Mpa

电压

AC220V/AC380V/AC110V/DC24V

使用温度

-40℃至350℃

防爆等级

EX dII BT4EX dII CT4

阀体材质

铸铁,球墨铸铁,铸钢,不锈钢

防护等级

IP65  IP66   IP67

适用介质

水,油品,气体以及腐蚀性介质

类型

开关型,4-20mA或1-5V调节型



一、进口电动脱硫蝶阀产品概述

    品牌:美国威盾VTON

    进口电动脱硫蝶阀,Electric desulfurization butterfly valve,是指由角行程电动执行器和脱硫蝶阀组成,是美国威盾VTON专为电厂脱硫脱硝工程而设计,充分考虑了脱硫浆液对阀门的腐蚀和磨损,保证阀板衬里是唯一能够接触到浆液的部件,而其他部件不被石灰石(或石灰膏)浆液腐蚀。因此,阀体和阀杆就不需要采用昂贵的合金(2205)材料,从而大大节约了成本。脱硫蝶阀独特的阀座设计完全把阀体与流体介质隔开,与其他同类阀门比较,它有更佳的阀座牢固方式、就地更换阀座快捷、阀门保持零泄漏、且摩擦小。蝶阀阀板采用高性能合金(2205)材料,有效抵御浆液的腐蚀和磨损。



二、进口电动脱硫蝶阀产品特性

1、电动脱硫蝶阀主要结构由阀体,阀瓣,阀座,阀杆及传动操作机构等部件组成,阀座采用可脱卸构造,并可根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质。

2、电动脱硫蝶阀采用中线型结构无偏心设计,具有显著的操作扭矩低的特征,配置电动装置时的经济性显著;采用衬胶结构,蝶板圆周形密封面精密加工至较高的光洁度,对橡胶阀座的摩擦系数极低,阀门使用寿命较长;阀板密封面流态特性呈线性状态,具有较小的流阻系数,阀门流阻小;独特设计的模压橡胶阀座具有极佳的均衡性和支撑性,有效避免受力不均造成的对橡胶的破坏,阀门处全关位置时,橡胶处于最佳的压缩状态以保持零泄漏。

3、电动脱硫蝶阀球墨铸铁壳体内外表面可采用高温静电喷涂环氧树脂粉末涂层,涂层具有较高的耐腐蚀性能,与球墨铸铁基体具有极高的结合强度,涂层度为0.2—0.5mm。

4、电动脱硫蝶阀配VTD、VTHQ等系列电动执行机构,AC220V或AC380V电源就可进行开关控制。无需另配伺服放大器,输入(4-20mADC或1-5ADC)信号,实现对压力、流量、温度等参数的调节。



三、进口电动脱硫蝶阀的技术参数

公称通径:DN50-600(mm)

公称压力:1.0-1.6MPa

连接方式:对夹、法兰

阀体材料:HT200、QT400

阀板材料:双相不锈钢 1.4529、双相不锈钢2507

    座:EPDM

电动执行器防护等级:IP67  (可选IP68)

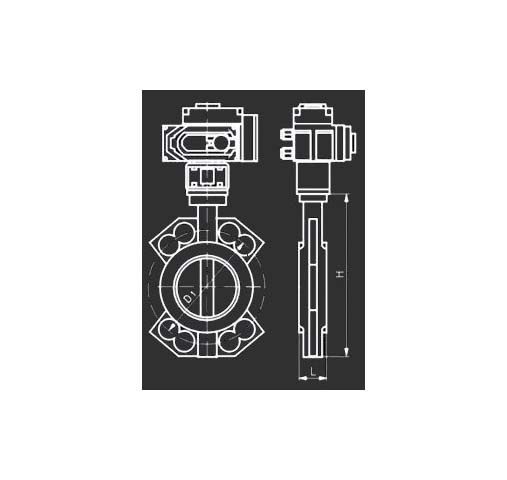

四、进口电动脱硫蝶阀外形尺寸      单位:mm



进口电动脱硫蝶阀

通径

DN

L

H

1.0MPa

1.6MPa

电动执行器选配

AC220V/AC380V

D

D1

n-d

D

D1

n-d

50

42

197

165

125

4-18

165

125

4-18

VTD-05

VTHQ-05

65

44

217

185

145

4-18

185

145

4-18

VTD-05

VTHQ-05

80

44

232

200

160

8-18

200

160

8-18

VTD-05

VTHQ-05

100

50

266

220

180

8-18

220

180

8-18

VTD-08

VTHQ-08

125

56

293

250

210

8-18

250

210

8-18

VTD-10

VTHQ-10

150

56

319

285

240

8-23

285

240

8-23

VTD-20

VTHQ-20

200

60

389

340

295

8-23

340

295

12-23

VTD-40

VTHQ-50

250

68

456

395

350

12-23

405

355

12-28

VTD-60

VTHQ-60

300

78

520

445

400

12-23

460

410

12-28

VTD-80

VTHQ-80

350

78

587

505

460

16-23

520

470

16-28

VTD-100

VTHQ-120

400

102

649

565

515

16-28

580

525

16-31

VTD-200

VTHQ-200

450

114

713

615

565

20-28

640

585

20-31

VTD-300

VTHQ-300

500

127

786

670

620

20-28

715

650

20-34

VTD-400

VTHQ-400
